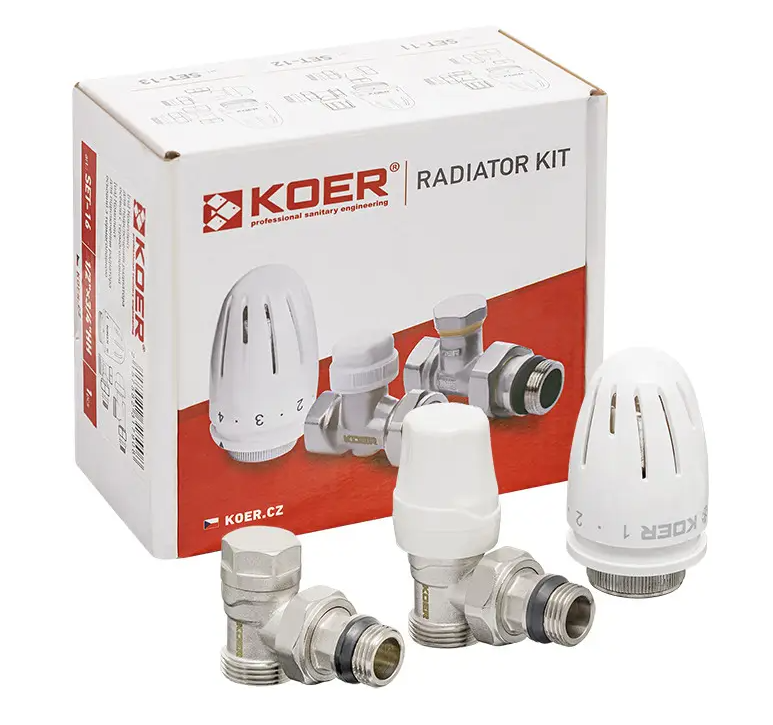

Комплект для з' єднання радіатора KOER SET-14 - 1/2"x3/4 з термоголовкою НН

Комплект KOER SET-14 - 1/2"x3/4 для з' єднання радіатора з термоголовкою НН

ТЕХНІЧНІ ПАРАМЕТРИ:

• Максимальна робоча температура: 100 градусів

• Максимальний робочий тиск: 10 бар

• Приєднувальні різьблення з боку входу: зовнішнє різьблення G 3/4, євроконус

• Різьба під термостатичну голівку: М30×1,5

• Діапазон регулювання термостатичної головки: 6-28 °C



У сучасних інженерних системах не достатньо управляти температурою теплоносника, щоб правильно інвестувати і правильно витрачати енергію, оскільки температура може значно змінюватись у різних приміщеннях.

У приміщеннях на півдні та Північній стороні будівлі температурний режим різниться суттєво, також великі коливання температури протягом дня, через зміну погоди і в зв'язку з роботою різних електричних приладів. Для того, щоб використовувати теплову енергію тільки тоді, коли це необхідно, найпростіше, дешеве і ефективне рішення для регулювання полягає в тому, щоб оприлюднити кожен радіатор комплектом клапанів KOER. Таке рішення дозволяє проводити ревулювання просто і з високою точністю, що забезпечує в кожній кімнаті саме ту температуру, яка необхідна.



ВОСТАВ КОМПЛЕКТІВ ВХІДЛЯТЬ:

• Термостатичні клапани (зупиняються на вході теплоносника в радіатор і служать для плавного регулювання теплового режиму в приміщенні)

• Налаштовані клапани (зупиняються на виході теплоносника з радіатора і використовуються для первинного балансування системи опалення);

• Термостатичні головки (утримуються на термостатичні клапани і використовуються для автоматизації регулювання температури в приміщенні).



Термостатичний комплект KOER дозволяє автоматично регулювати подачі теплоносника в радіатор, підтримуючи температуру в приміщенні на вказаному рівні.

Зміна температури в кімнаті призводить до зміни об’єму рідини в сенсорі, який знаходиться всередині термоголовки. Таким чином, пересувається шток головки, забезпечує відкриття або закриття клапана, і зміна об'єму теплоносника, що надходить в радіатор.

Якщо ви досягнете необхідної температури в кімнаті, термоголовка поступово закриває клапан, дозволяючи протікати тільки невелику кількість води, щоб підтримувати в кімнаті задану температуру.



ПОЗИЦІЯ НАСТРОЙКИ, ШКАЛА МАХОВИЧКА

За допомогою визначення маховичка у приміщенні підтримується температура, визначена у таблиці, а точність регулювання залежить від того, чи належним чином встановлено терморегулятор, чи ні.



Позиція « 3» відповідає комфортній температурі в приміщенні, що дорівнює 20 °C, і забезпечує економію енергії та тепла.



ЩО МОЖНА ЗРОБИТИ

Термостатичні головки не повинні піддаватись дії прямих сонячних променів або тепловарів (наприклад, телебачення). Якщо радіатор закритий або зашторений, то утворюється теплова зона, в якій термостатична головка не може сприймати дійсну кімнатну температуру, а отже, не може регулювати.



МОНТАЖ

1) Зняти зі вбудованого термостатичного клапана захисний пластмасовий ковпачок або ручний пристрій.

2. Термостатичної головки встановити розташування « повністю відкрито » (заводська установа) таким чином, щоб вказівку налаштування було добре видно.

3) Накрутити накидну гайку і помірковано затягнути

4. Перевірити функціонування за допомогою обертання маховичка (наприклад, вказавши маховачок у позицію « 3»).

Якщо встановлювати клапани для опалювання в однотрубних системах, перед ними обов’язково слід влаштовувати обводну ділянку (байпас). Встановлення затримки і регулювання армади на байпасі не допускаються.
